جهاز إطفاء حرائق المحولات المغمورة بالزيت بنظام تصريف الزيت وحقن النيتروجين

أولاً: مقدمة النظام

جهاز إطفاء حرائق المحولات المغمورة بالزيت بنظام تصريف الزيت وحقن النيتروجين هو جهاز أمان متخصص لمكافحة الحرائق صُمم خصيصاً لمواجهة مخاطر حرائق محولات القدرة المغمورة بالزيت. عند حدوث عطل داخلي في المحول أو في المراحل الأولى من الحريق، يقوم النظام بسرعة بتصريف زيت المحول عالي الحرارة وحقن غاز النيتروجين الخامل داخل جسم المحول، مما يحقق إخماداً سريعاً للاحتراق ويقلل من خطر الانفجار ويمنع انتشار الحريق.

يُستخدم هذا الجهاز على نطاق واسع في محطات التحويل الكهربائية ومحطات توليد الطاقة والمنشآت الصناعية المهمة، ويُعد حلاً نشطاً وناضجاً وموثوقاً لحماية المحولات من الحرائق والانفجارات في قطاع الطاقة على المستوى الدولي.

ثانياً: المزايا الأساسية

1. تنسيق بين تصريف الزيت وحقن النيتروجين لرفع كفاءة الإطفاء

من خلال تصريف الزيت المشتعل بسرعة وحقن النيتروجين لتقليل تركيز الأكسجين، يتم كبح تطور الحريق من جهتي الوقود ومصدر الاشتعال في الوقت نفسه.

2. منع انفجار المحول بشكل فعال

يساهم النظام في خفض الضغط ودرجة الحرارة داخل خزان الزيت بشكل ملحوظ، مما يقلل من مخاطر الانفجار الناتج عن تمدد الأبخرة الزيتية أو الاحتراق الثانوي.

3. مصمم خصيصاً للمحولات المغمورة بالزيت

تم تصميم النظام وفق خصائص هيكل المحولات المغمورة بالزيت، وهو مناسب لحماية المحولات ذات السعات الكبيرة ومستويات الجهد العالية.

4. استجابة تلقائية وسريعة

يمكن ربط النظام مع نظام حماية المحولات وأنظمة كشف الحريق، مما يتيح التشغيل التلقائي والاستجابة السريعة في المراحل الأولى للحريق.

5. آمن وصديق للبيئة مع أضرار ثانوية محدودة

يستخدم غاز النيتروجين الخامل كوسيط للإطفاء، ولا يخلّف بقايا كيميائية، كما أن تأثيره على المعدات والبيئة محدود.

6. صمام رأس الأسطوانة ذاتي الإحكام لمزيد من الأمان

يعتمد النظام صمام رأس أسطوانة ذاتي الإحكام، بحيث لا يكون هناك ضغط في خط حقن النيتروجين أثناء التشغيل العادي، مما يزيد من مستوى الأمان.

7. تصميم حقن النيتروجين بقفل ميكانيكي لمنع التشغيل الخاطئ

يستخدم نظام حقن النيتروجين هيكلاً ميكانيكياً موثوقاً للقفل المتبادل، لضمان تنفيذ عملية تصريف الزيت أولاً ثم حقن النيتروجين، ومنع زيادة الضغط داخل خزان الزيت.

8. آلية مزدوجة لقفل تصريف الزيت لضمان التشغيل الآمن

يعتمد جهاز تصريف الزيت تصميم قفل أمان مزدوج يمنع التصريف غير المقصود في الحالات العادية، مع ضمان استجابة سريعة وموثوقة في حالات الطوارئ.

ثالثاً: مبدأ العمل

1. يحدث عطل داخلي في المحول أو يبدأ حريق، ويقوم نظام الحماية بالكشف عن الإشارة غير الطبيعية.

2. يستقبل جهاز الإطفاء بنظام تصريف الزيت وحقن النيتروجين إشارة التشغيل ويبدأ العمل تلقائياً.

3. يفتح صمام تصريف الزيت بسرعة، ويتم تصريف زيت المحول عالي الحرارة إلى حوض زيت الطوارئ أو نظام التجميع الآمن.

4. في الوقت نفسه يتم حقن النيتروجين عالي الضغط بسرعة داخل جسم المحول لتقليل نسبة الأكسجين وكبح عملية الاحتراق.

5. يستمر النظام في العمل حتى يتم التحكم في الحريق بشكل فعال ومنع إعادة الاشتعال أو وقوع انفجار.

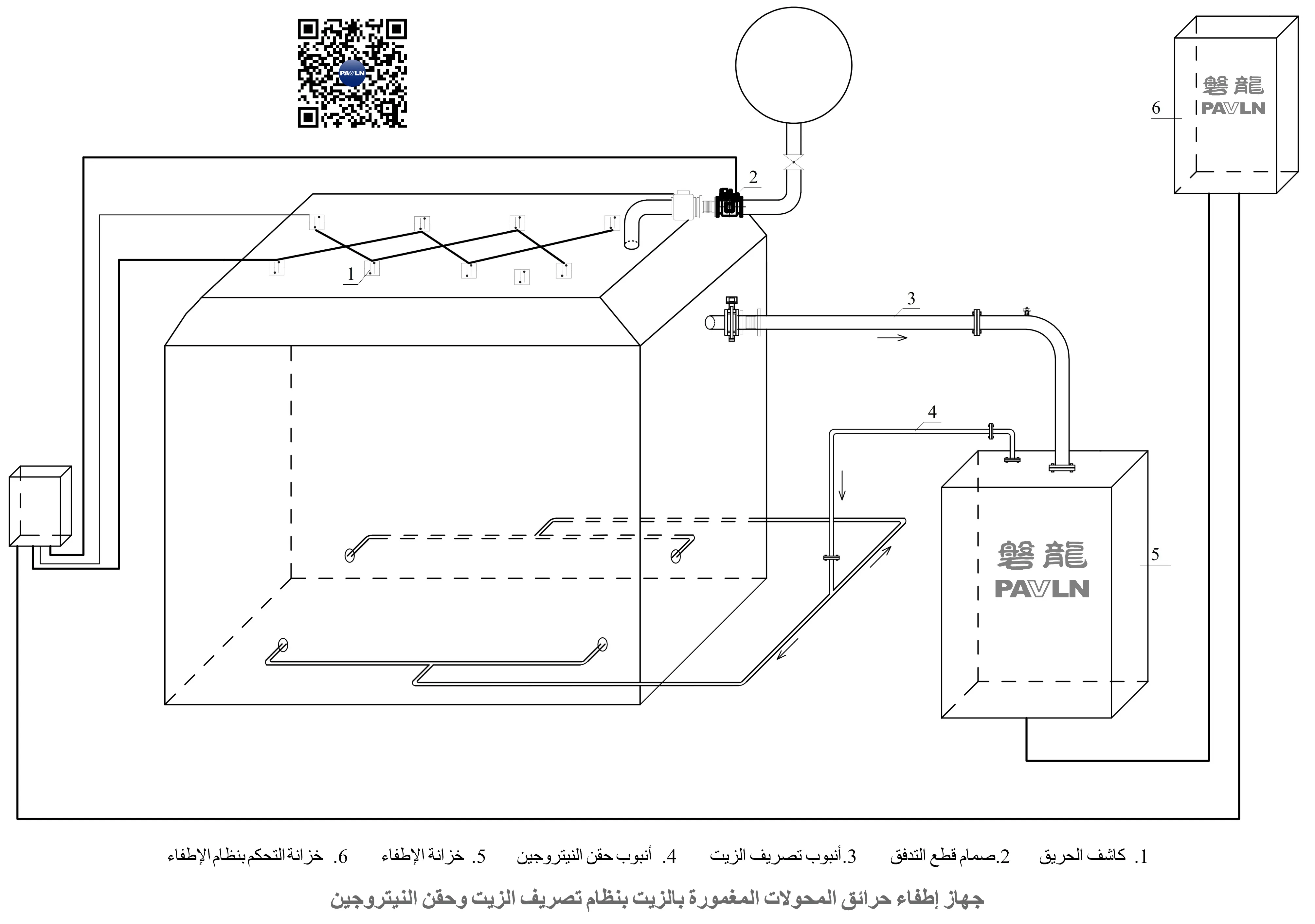

رابعاً: مكونات النظام

خامساً: المواصفات الفنية الرئيسية

سادساً: مجالات التطبيق النموذجية

• المحولات المغمورة بالزيت والمفاعلات الزيتية في محطات نقل وتوزيع الطاقة

• المحولات المغمورة بالزيت والمفاعلات الزيتية في محطات توليد الطاقة الحرارية والكهرومائية والنووية

• المحولات والمفاعلات المغمورة بالزيت المستخدمة في المنشآت الصناعية
