جهاز تنفيس الضغط لنظام الإطفاء بالغاز (مقاوم للإشعاع)

أولاً: مقدمة النظام

ُعد جهاز تنفيس الضغط لنظام الإطفاء بالغاز أحد المكونات الأساسية للسلامة في أنظمة الإطفاء الغازية، حيث يُستخدم لتفريغ الضغط الزائد داخل منطقة الحماية تلقائيًا عند لحظة إطلاق مادة الإطفاء، وذلك لمنع الزيادة المفاجئة في الضغط وضمان سلامة الهيكل الإنشائي ومكونات الإغلاق والأفراد.

أثناء إطلاق مواد الإطفاء في أنظمة مثل HFC-227ea، والغازات الخاملة من سلسلة IG، وثاني أكسيد الكربون، يرتفع الضغط داخل منطقة الحماية بشكل حاد خلال فترة زمنية قصيرة جدًا. يقوم جهاز التنفيس بتفريغ الضغط الزائد بسرعة وبشكل منظم، مما يمنع تلف الجدران والأبواب والنوافذ والأسقف المعلقة وغيرها من المكونات الإنشائية. ولذلك يُعد هذا الجهاز عنصرًا أساسيًا مطلوبًا وفق المعايير الدولية لأنظمة الإطفاء الغازية.

ثانياً: المزايا الأساسية

1. حجب فعّال للتداخل الكهرومغناطيسي والإشعاعي

يعتمد الجهاز على تصميم هيكلي مقاوم للإشعاع مع مواد خاصة، مما يساعد على تقليل تأثير الموجات الكهرومغناطيسية وإشارات الترددات الراديوية والإشعاعات الخارجية على الأجهزة داخل منطقة الحماية، ويلبي متطلبات البيئات الإلكترونية عالية الحساسية.

2. الحفاظ على خصائص العزل الإشعاعي لمنطقة الحماية مع ضمان وظيفة تنفيس الضغط

عند حدوث زيادة في الضغط نتيجة إطلاق مادة الإطفاء في نظام الإطفاء الغازي، يقوم الجهاز بتنفيس الضغط بسرعة وموثوقية، وفي الوقت نفسه يحافظ في الظروف العادية على سلامة العزل والحجب الإشعاعي لمنطقة الحماية دون تشكيل مسار تسرب دائم.

3. هيكل موثوق واستجابة سريعة

عندما يصل الضغط إلى القيمة المحددة مسبقًا، يفتح الجهاز تلقائيًا دون الحاجة إلى مصدر طاقة أو تحكم خارجي، مما يضمن تشغيلًا مستقرًا في حالات الطوارئ ويحمي هيكل منطقة الحماية والأجهزة الداخلية.

4. تنفيس دقيق يحمي المبنى والمعدات

يمكن تحديد ضغط الفتح ومساحة التنفيس الفعّالة وفقًا لحجم منطقة الحماية ونوع الغاز ومعايير الإطلاق، مما يمنع تلف الجدران والأبواب والنوافذ والأسقف أو الهياكل العازلة بسبب الزيادة المفاجئة في الضغط.

5. متوافق مع عدة أنظمة إطفاء غازية

يمكن استخدام الجهاز مع أنظمة الإطفاء الغازية مثل HFC-227ea والغازات الخاملة من سلسلة IG وثاني أكسيد الكربون، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات ويسهل دمجه في الأنظمة المختلفة.

6. مناسب للمواقع ذات المتطلبات العالية للأمان والسرية

مناسب بشكل خاص لغرف الأجهزة الطبية مثل أجهزة الأشعة السينية وCT وDSA وMRI والموجات فوق الصوتية (B-Ultrasound)، وكذلك المنشآت العسكرية والمرافق الحساسة ومراكز التحكم التي تتطلب حماية إشعاعية وسلامة هيكلية عالية.

7. متوافق مع المعايير الدولية والمتطلبات الهندسية

يعتمد تصميم المنتج على مفاهيم تلبي المتطلبات الواردة في المعايير الدولية الخاصة بتنفيس الضغط في أنظمة الإطفاء الغازية وسلامة مناطق الحماية، مما يجعله مناسبًا للمشاريع الدولية ومشاريع التصدير.

ثالثاً: مبدأ العمل

1. في الحالة الطبيعية لنظام الإطفاء الغازي، يكون جهاز تنفيس الضغط في وضع الإغلاق ويحافظ على إحكام منطقة الحماية.

2. عند تشغيل نظام الإطفاء وإطلاق كمية كبيرة من مادة الإطفاء خلال فترة قصيرة، يرتفع الضغط داخل منطقة الحماية بسرعة.

3. عندما يصل الضغط إلى قيمة الفتح المحددة لجهاز التنفيس، يفتح الجهاز تلقائيًا.

4. يتم تصريف الغاز الزائد بسرعة عبر فتحة التنفيس، مما يعيد الضغط داخل منطقة الحماية إلى المستوى الآمن.

5. بعد انتهاء عملية الإطفاء وعودة الضغط إلى المستوى الطبيعي، يقوم الجهاز بالعودة تلقائيًا إلى وضعه الطبيعي أو البقاء في حالة أمان.

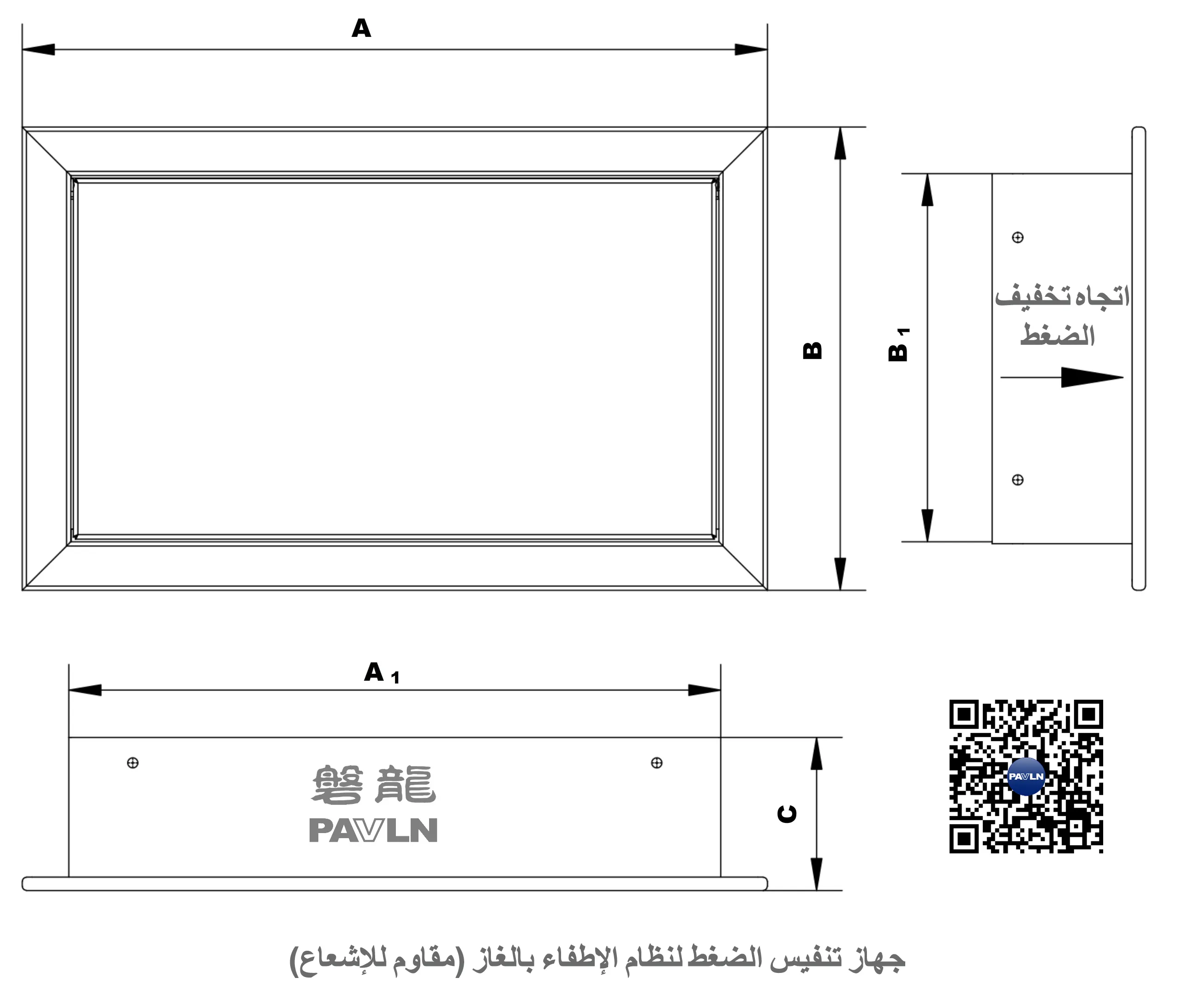

رابعاً: المخطط الهيكلي

خامساً: المعلمات التقنية الرئيسية

سادساً: سيناريوهات التطبيق النموذجية

• غرف الأجهزة الطبية مثل الأشعة السينية (X-Ray)، CT، DSA، MRI، والموجات فوق الصوتية (B-Ultrasound)

• المنشآت العسكرية والمرافق السرية التي تتطلب حماية من الإشعاع

• مراكز التحكم التي تتطلب حماية من الإشعاع

اتصل بنا

إذا كنتم تبحثون عن جهاز تنفيس ضغط لنظام الإطفاء بالغاز يتميز بالخصائص التالية:

• يجمع بين وظيفة تخفيف ضغط نظام الإطفاء بالغاز ومتطلبات الحماية من الإشعاع والتداخل الكهرومغناطيسي

• تنفيس سريع وقابل للتحكم لضمان سلامة الهيكل الإنشائي ومنظومة الحجب في منطقة الحماية

• مناسب للمعدات الإلكترونية عالية الحساسية وللأماكن ذات مستويات الأمان المرتفعة

• هيكل موثوق لا يحتاج إلى مصدر طاقة مع تشغيل مستقر

• متوافق مع المعايير الدولية ومناسب للمشاريع الهندسية الخارجية.

نرحب بتواصلكم مع فريق حلول السلامة من الحرائق لدينا لتقديم:

• حسابات تنفيس الضغط لمنطقة الحماية ودعم تصميم الحلول

• اختيار المنتجات والاستشارات التقنية وشرح التوافق مع المعايير

• عروض الأسعار وتسليم المنتجات والخدمات الفنية

• إرشادات التركيب ودعم التشغيل التجريبي والتدريب على الاستخدام

نحن ملتزمون بتوفير حلول متكاملة آمنة وموثوقة ومتوافقة مع المعايير الدولية لأنظمة الإطفاء بالغاز لعملائنا حول العالم.
